чипсет серии INTEL 865 и 875

Pentium 4 c частотой шины 800 МГц и предназначенного для его поддержки дорогого и производительного двухканального DDR -чипсета i 875 P ( Canterwood )« C », сигнализирующая заодно о поддержке процессорами технологии



Принципиальных отличий всего два: поддержка памяти с ECC и наличие технологии PAT, теоретически ускоряющей работу, у i 875 P . Заметим, что у Canterwood официально заявлена поддержка только процессорной шины 533/800 МГц. Здесь надо еще внести одно дополнение относительно совместимости новых наборов системной логики с Pentium 4 и Celeron на ядре Willamette. Сами по себе чипсеты, конечно, могут с ними прекрасно работать, все упирается лишь в примененный на материнских платах модуль регулировки напряжения процессора VRM. Дело в том, что для совместимости с будущими процессорами на ядре Prescott компанией Intel разработана новая спецификация VRM, не предусматривающая необходимого для Willamette диапазона напряжений. Поэтому в условиях, когда производители материнских плат имеют возможность выбора: обеспечивать поддержку будущих Prescott (пусть только первых моделей, с FSB 800 МГц) или уходящих в прошлое Willamette



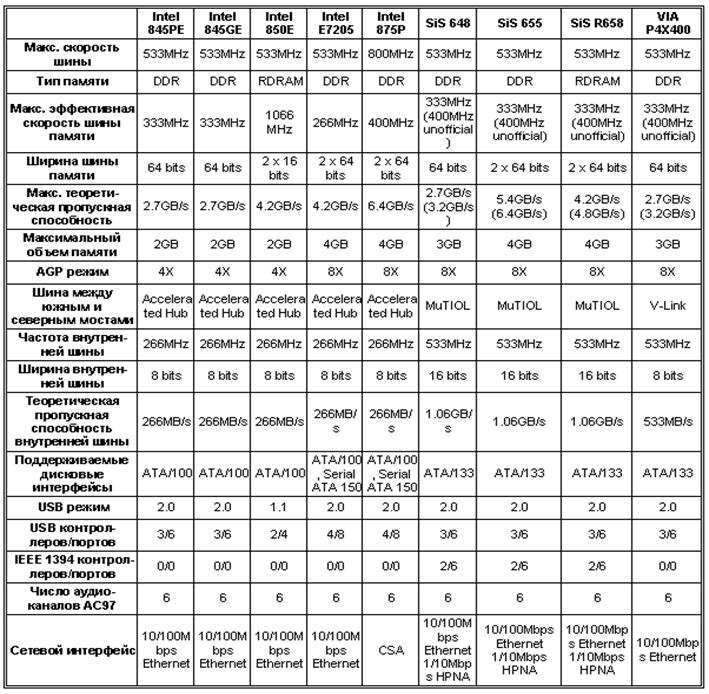

основные характеристики

Поддерживаются:

1 процессоры с FSB 400/533/800 МГц и HT

2 двухканальная память DDR266 (для любой частоты FSB), DDR333 (для 533/800 МГц) и DDR400 (только для 800 МГц)

3 AGP 8x

4 шина CSA (для чипов Intel Gigabit Ethernet)

5 6 устройств PCIBusmaster

6AC'97-кодек(и) (20 бит)

7 8 портов USB 2.0

8 4 устройства IDE с интерфейсом до ATA100

9 2 устройства IDE с интерфейсом SerialATA (с рядом ограничений



некоторые характеристики системных плат на основе чипсетовI 865

Плата









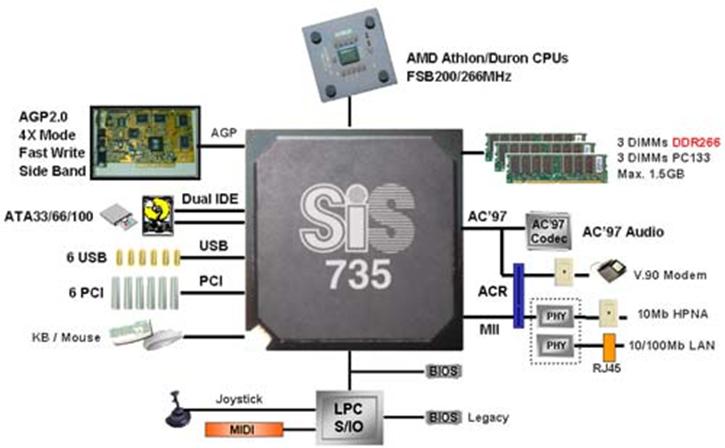

Микросхема Super I / O



            Третья основная микросхема в большинстве системных плат называется Super I / O . Эта микросхема реализует функции устройств, которые прежде размещались на отдельных платах расширения.

            Большинство микросхем Super I / O содержат следующие компоненты:

·        контроллер гибких дисков;

·        двойные контролеры последовательного порта;

·        контролер параллельного порта.



Контролеры гибких дисков в большинстве микросхем Super I / O обслуживают два дисковода, но некоторые из них могут обслуживать только один. В более старых системах часто требовались отдельные платы для контролера гибких дисков.

Двойной последовательный порт – другое устройство, которое прежде располагалось на одной или нескольких платах. В большинстве лучших микросхем Super I / O предусмотрена буферизация потока данных через последовательный порт. Схема, реализующая буферизацию, называется UART(UniversalAsynchronousReceiverTransmitter – универсальный асинхронный трансмиттер-приемник). Для каждого порта предусматривается своя схема UART . В большинстве случаев она подобна быстродействующей автономной схеме UART NS 16550 A . Поскольку Super I / O выполняет функции двух этих микросхем, можно сказать. Что, по существу, эти порты встроены в системную плату.

Фактически все микросхемы Super I / O также содержат быстродействующий многорежимный параллельный порт. Лучшие параллельные порты могут работать в трех режимах: стандартном (двунвправленном), EPP ( Enhanced Parallel Port – расширенный параллельный порт) и ECP( Enhanced Capabilities Port – порт с расширенными возможностями). Режим ECP - самый быстрый и наиболее мощный, но если выбрать этот режим то порт будет использовать 8-разрядный канал прямого доступа к памяти шины ISA .

Микросхема Super I / O может также содержать и другие компоненты. Например это контроллеры клавиатуры и мыши. Сейчас микросхемы Super I / O практически исчезли, в виде отдельной микросхемы, так как объеденены с микросхемой South Bridge .
