Видеоадаптеры
Видеоадаптер формирует сигналы управления монитором. В настоящее время можно увидеть адаптеры, соответствующие стандартам VGA , SVGA , XGA . Видеоадаптер относящиеся к этим стандартам, различаются разрешением, количеством цветов, для этих разрешений и частотой кадров. Все адаптеры SVGA , могут работать в режимах VGA . Стандартный разъем – имеет 15 контактов.

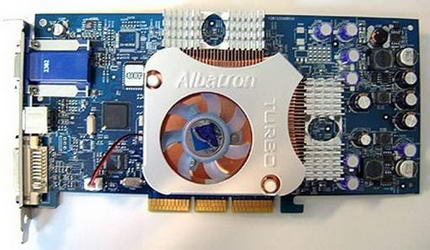

стандартный VGA (синий) и для LCD монитора DVI разъём (белый).

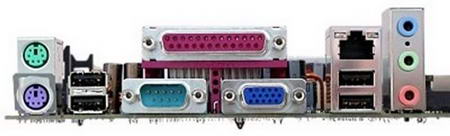

интегрированный видеоадарптер
Дешево, но если сломается, могут начаться проблемы.
К тому же он откусывает у системы для себя память.
Для нормальной работы необходимы следующие основные компоненты.
- BIOS . Этот BIOS подобен системной BIOS , но полностью независим от нее. BIOS храниться в микросхеме ROM и содержит основные команды, которые представляют интерфейс между оборудованием видеоадаптера и программным обеспечением.
- Графический процессор. Собственно это процессор который характеризует методику построения изображения. Самые простые процессоры, обеспечивают только хранение и регенерацию статического кадра изображения. Сам же кадр строиться исключительно усилиями программы и центрального процессора компьютера. Сейчас, графический процессор, сам выполняет ряд или все вычисления, необходимые для построения изображения. Тем самым центральный процессор значительно разгружен. Такие графические процессоры, называются видеоакселераторами.
- Видеопамять. Емкость памяти на современном адаптере состовляет 16-64Мбайт. Существовало и существует несколько типов памяти. Сейчас используется память, SGRAM , SDRAM , DDR SDRAM . VRAM – старый тип памяти. Объем установленной видеопамяти влияет на разрешение изображения и количества воспроизводимых им цветов. Количество одновременно воспроизводимых на экране оттенков определяется разрядностью представления цвета. Четырьмя битами задается 16 цветов, 8-ю – 256, 16-ю – 65536 HighColor , 24 – 16,7млн. цветов TrueColor. 1024х768 = 786432 х 4 бит/пиксель = 3 145 728 бит = 393 216 байт = 384Кбайт .
- Цифровой преобразователь, он же DAC – Digital to Analog Converter . Цифроаналоговый преобразователь (обычно называемый RAMDAC ) преобразет генерируемые компьютером цифровые изображения в аналоговые сигналы, которые может отображать монитор. Его быстродействие измеряется в Мгц, чем быстрее процесс преобразования, тем выше вертикальная частота регенерации. В современных видеоадаптерах, быстродействие может достигать 300Мгц.
- Разъем; в который устанавливается сам видеоадаптер PCI AGP
- Разъем; к которому подключается монитор VGA DVI
- Видеодрайвер. Необходимо, чтобы данный видеодаптер, имел видеодрайвер предназначеннй для той системы или программы, в которой вы предполагаете, его использовать.
Сейчас все современные видеоадаптеры, выпускаются с шиной AGP . То есть они подключаются, к разъему AGP на материнской плате. Более старые видеоадаптеры, подключаются к шине PCI .
Это обычно адаптеры, лишенные видеоускорителей. Для таких плат, предусматривался, отдельный акселератор, который устанавливался в отдельный слот, и подключался к видеоадаптеру.
Сейчас существуют также, интегрированные видеоадаптеры. Они включают в себя входы/выходы, к которым могут подключаться телевизор, видеомагнитофоны. Так же выпускаются видеотюнеры, которые представляют собой плату, полностью эмулирующую работу телевизора.
Блоки питания и корпуса.
Корпуса компьютеров бывают разных типов и соответствуют разным стандартам. Основное отличие, это количество разъемов для установки 5,25 и 3,5 дюймовых устройств, и мощность установленного в него блока питания.
Блок питания является одним из самых ненадежных устройств компьютерной системы. Это жизненно важный компонент персонального компьютера, поскольку без электропитания не сможет работать ни одна компьютерная система. Блок питания преобразует переменное сетевое напряжении 220В, 50 Гц в постоянное напряжение +3,3 В, +5 В и +12 В. Как правило, для питания цифровых схем (системной платы, плат адаптеров и дисковых накопителей) используется напряжение +3,3В или +5В, а для двигателей (дисководов и различных вентиляторов) - +12В. Компьютер работает надежно, только в том случае, если значение напряжения в этих цепях не выходят за установленные пределы.
Каждый блок питания выполняется по стандарту, и устанавливается в корпус того же стандарта. Например для корпусов АТХ, устанавливаются блоки питания, выполненные по стандарту ATX .
Блок питания стандарта ATX . Он имеет единый контакт для подключения к материнской плате, а также напряжение питания +3,3В.
Разъем питания дисковых накопителей имеет следующую распайку, черный провод – общий (земля), красный - +5В, желтый - +12В. Все разъемы имеют ключ и установить их неправильно в принципе невозможно.
Основным параметром, на который следует обратить внимание является мощность блока питания. Для всех современных компьютеров, используются блоки питания 250–350 W . Это связано с количеством подключаемых к блоку питания устройств и их потребляемой мощностью. На самом деле желательно брать, корпус, в который установлен более мощный блок питания. При этом следует обратить внимание, на производителя корпуса. Обычно бренды, поставляют хороший блок питания, который имеет минимальный разброс, выдаваемых им напряжений.
Разъём питания AT блока питания
Чёрный к чёрному и никак иначе
