Гнезда и разъемы процессоров



            Процессоры можно устанавливать в гнезда типа Socket или Slot . Об этом упоминалось ранее при рассмотрении микропроцессоров.



Наборы микросхем системной логики



            Набор микросхем системной логики, необходим, чтобы заставить компьютер работать.

В состав этих микросхем входят



1 генератор тактовой частоты

2 контролер шин

3 системный таймер

4 контроллер прерываний уровня

5 контроллер прямого доступа к памяти

6 память CMOS и часы.

производители: Intel, AMD, Ali (Acre Laboratories, Inc.), VIA Technologies и SiS (Silicon integrated Systems).









Архитектура North/SouthBridge

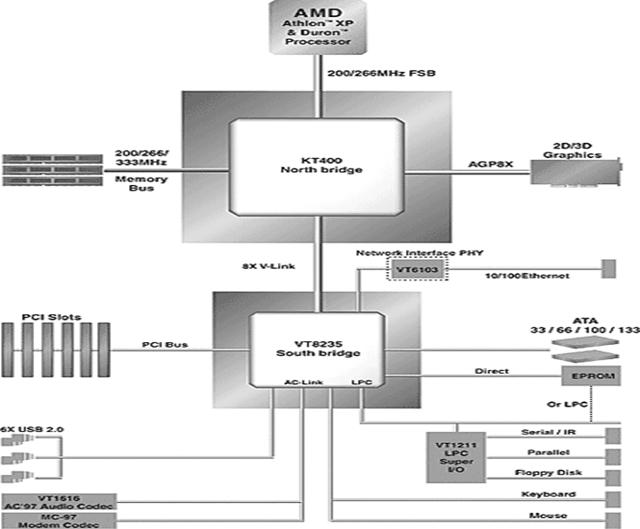

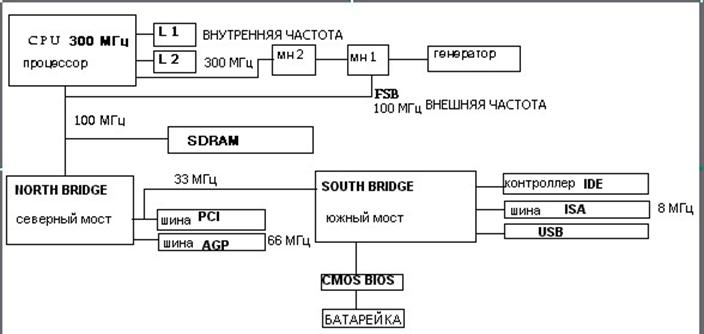

            Большинство наборов микросхем системной логики имеют двухуровневую архитектуру и состоящую из двух блоков: NorthBridge и SouthBridge, северный и южный мост.

            Основным блоком набора микросхем системной логики является North Bridge , в него включен интерфейс между процессором и остальной частью ситемной платы.

  North Bridge содержит

1  контролер кэш-памяти

2  контролер оперативной памяти

3  интерфейс между быстродействующей шиной процессора (33, 50, 66, 100, 133, 200 МГц), шиной PCI ( Peripheral Component Interconnect , 33МГц) и шиной ускоренного графического порта AGP ( Accelerated Graphics Port , 66МГц).

  North Bridge , по существу, главный компонент системной платы; она работает на частоте шины системной платы. В большинстве современных плат North Bridge реализован в виде одного кристалла.

            South Bridge – компонент в наборе микросхем системной логики с более низким быстродействием; он всегда находиться на отдельной микросхеме. South Bridge подключается к шине PCI (33МГц) и содержит интерфейс шины ISA (8МГц). Также содержит интерфейс контроллера жесткого диска IDE и интерфейс USB ( Universal serial Bus – универсальная последовательная шина), а также схемы, реализующие функции памяти CMOS и часов.

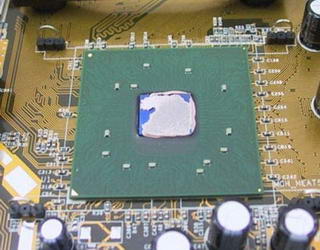

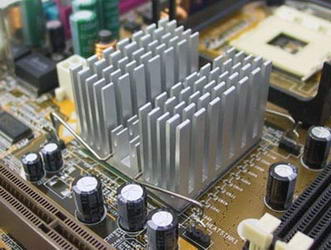

северный мост с радиатороми без радиатора даже с вентилятором от карлсона

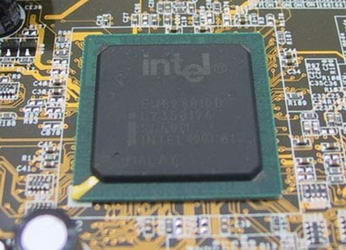

южный мост



Hub – архитектура

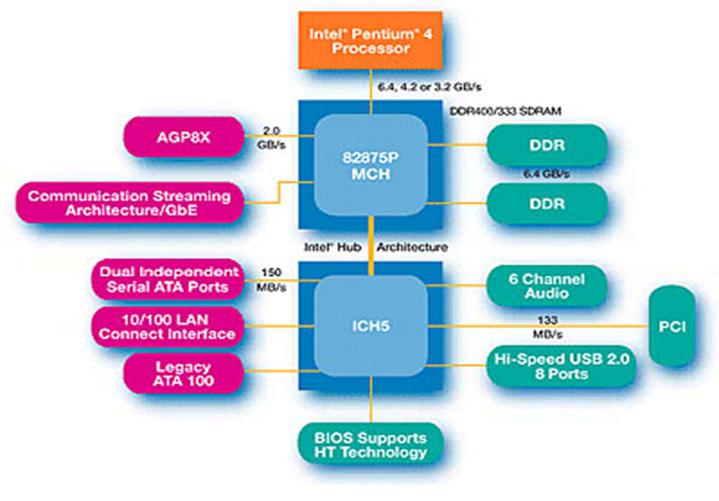

            В новой, 800-Й, серии набора микросхем используется hub -архитектура, где компонент North Bridge называется Memory Controller Hub ( MCH ), а компонент South Bridge – I / O Controller Hub ( ICH ). Эти компоненты соединяются с помощью нового интерфейса, работающего по схеме 4х66МГц, что практически вдвое превосходит полосу пропускания шины PCI , а следовательно подключенные к ней устройства работают быстрее. При такой архитектуре скорость передачи данных между компонентами набора микросхем достигает 266Мбайт/с.

            Разгрузка шины PCI позволила подключить устройства непосредственно к компоненту I / O Controller Hub новые высокоскоростные устройства, удовлетворяющие спецификациям АТА-66, АТА-100 и USB 2.0.







"ACPI"

"ACPI" (Advanced Configuration and Power Interface) - интерфейс расширенного конфигурирования и управления питанием, заменяющий стандарт расширенного управления питанием (APM). ACPI - это технология, лежащая в основе разработанного "Microsoft" стандарта энергосбережения и стандарта "Plug-and-Play" - "On Now".



Наборы микросхем системной логики фирмы Intel



              Intel одновременно с новым процессором представляет новые наборы микросхем системной логики. Шаблон нумерации наборов микросхем системной логики Intel .

            По номеру на большой микросхеме системной платы можно идентифицировать набор микросхем системной логики.

Наборы микросхем системной логики фирмы AMD



            Выпустив на рынок процессоры Athlon / Duron , фирма AMD пошла на рискованный шаг: для ник не существовало наборов микросхем системной логики, а кроме того, они были не совместимы с существующими разъемами Intel для процессоров Pentium II / III . Вместо подгонки к существующим стандартам Intel фирма AMD разработала собственный набор микросхем и на его базе системные платы для процессоров Athlon / Duron .

            Этот набор микросхем получил название AMD 750. Он состоит из микросхем 751 System Controller (компонент North Bridge) и 756 Peripheral Bus Controller (компонент South Bridge).



Наборы микросхем системной логики для процессоров Pentium разработанные фирмой Intel.



Рассмотрим основные наборы - 430НХ, 430 VX , 430 TX .





Наиболее широкое распостранение получили наборы 430 HX ( Triton II ) и 430 VX ( Triton III ). Набор 430 TX остался практически незамеченным так, как появился значительно познее своих предшественников.



Наборы микросхем системной логики для процессоров Pentium сторонних производителей.



VIATechnologies -VIAApolloMPV4



Этот набор разработан для использования в системных платах с гнездом Socket 7. Основные характеристики Apollo MVP4:

·        Интегрированная шина AGP 2 x ;

·        Интегрированное ядро видеоадаптера AGP 2 x Trident Blade 3 D ;

·        Поддержка частот шины 66/75/83/95/100 МГц;

·        Возможность установки процессоров Intel Pentium и Pentium MMX , AMD K 5 и K 6, AMD K 6-2, AMD K 6-3 с частотой до 533 МГц;

·        Возможность установки до 768 Мбайт оперативной памяти SDRAM PC 100;

·        Интегрированные компоненты аудио АС97, ввода-вывода, USB (четыре порта), расширенной системы управления питанием, а также аппаратный мониторинг;

·        Поддержка ATA -66.



Набор микросхем Apollo MVP4 состоит из двух микросхем: VT8501 North Bridge Controller и VT82C656A South Bridge Controller.



Acer Laboratories, Inc (Ali) - Aladdin V



            Этот набор состоит из двух микросхем – M 1541 North Bridge и M 1543 South Bridge . Он поддерживает все процессоры семейства P 5 – Intel Pentium и Pentium MMX , AMD K 5 и K 6. В нем реализована поддержка AGP 1.0, частоты шины 50/60/66/75/83,3/100 МГц. Он также поддерживает спецификацию 2.1 шины PCI , Ultra - DMA 33 IDE , USB .



Наборы микросхем системной логики для процессоров Pentium II / III разработанные фирмой Intel





Наборы микросхем системной логики для процессоров Pentium II / III разработанные сторонними производителями



VIA Technologies -VIA Apollo Pro 133A



Набор микросхем системной логики поддерживающий процессоры Pentium III и Celeron для разъемов Slot 1 и Socket 370. Этот набор поддерживает:

·        AGP 4 x ;

·        Частоту шины 66/100/133 МГц;

·        Интерфейс памяти РС133 SDRAM ;

·        Интерфейс ATA -66;

·        Четыре порта USB ;

·        AC 97;

·        Аппаратный мониторинг;

·        Систему управления питанием.

Набор VIA Apollo Pro 133 A состоит из двух микросхем: VT 82 C 694 X ( North Bridge ) и  VT 82 C 596 B или VT 82 C 686 A ( South Bridge ).



Наборы микросхем системной логики для процессоров Athlon / Duron



AMD – AMD 750



            Для своих моделей процессоров Athlon / Duron фирма AMD разработала системные платы Slot A и Socket A на базе набора микросхем AMD -750.  Этот набор использует традиционную архитектуру North / South Bridge , соответствующую особенностям процессоров Athlon и Duron . Набор AMD -750 состоит из компонентов AMD -751 ( North Bridge ) и AMD -756 ( South Bridge ).

            Компонент AMD -751 соединяет процессор с шиной, а также содержит контроллер памяти, контроллер шин AGP и PCI . Компонент AMD -751 включает мост PCI - to - ISA , контроллер интерфейса USB и контроллер ATA 33/66.

            Набор микросхем AMD -750 обладает следующими возможностями:

·        … Продолжение »
