Процессоры  фирмы AMD





AMD - K 5



            Процессор фирмы AMD – это Pentium -совместимый процесор, разработанный AMD и маркируемый как PR 75, PR 90, PR 100, PR 120, PR 133 и PR 166. Поскольку разработчики стремились создать процессор, физически и функционально совместимый с Intel Pentium , то любая системная плата, которая корректно поддерживает Intel Pentium , должна поддерживать и AMD -К5. Однако для правильного распознавания AMD -К5 может потребоваться обновление BIOS .

            AMD -К5 имеет следующие характеристики:

-         кэш память емкостью 24 Кбайт

-         напряжение питания 3,52 (+0,15)В

-         коэффициент умножения 1х-3х.

В некоторых системных платах, по умолчанию устанавливается напряжение 3,3В, которое ниже специфицированного для Л5, и это может служить причиной ошибок.



Процессоры шестого поколения P6 (686)



Процессоры фирмы Intel



В Р6 (686) реализованы возможности, которых не было в процессорах предыдущих поколений. Основных процессоров класса P6 два: Pentium Pro и Pentium II .





Процессоры Pentium Pro , Pentium II / III Xeon никогда широко не применялись и не применяются в настольных компьютерах. Они используются в основном для рабочих станций и серверов высшего уровня.



Процессор Pentium Pro



            Pentium Pro является первым наследником Pentium MMX . Процессор заключен в 387-контактный корпус, устанавливаемый в гнездо типа Socket 8. Внутри корпуса содержатся две микросхемы, одна из них содержит кэш-память, а другая сам процессор. Напряжение питания состовляет 3,1 или 3,3 В. Основное достоинство этого процессора в том, что он может функционировать в многпроцессорных системах (число процессоров 4-х).

Процессор Pentium II

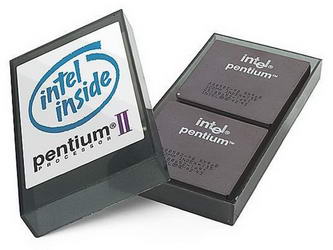

Этот процессор был представлен в мае 1997 года. Процессор Pentium II заключен в корпус с односторонним контактом ( Single Edge Contact – Sec ) и с большим теплоотводным элементом. Установлен(впаян) он на собственную небольшую плату, которая также содержит кэш-память второго уровня; эта плата устанавливается в разъем типа Slot 1 на системной плате, который внешне очень похож на разъем адаптера.

технические данные процессоров Pentium II :



Предлагаемые Intel процессоры Pentium II работают на перечисленных ниже тактовых частотах:



В начале процессоры выпускались по технологии 0,35мкм, но уже при изготовлении Pentium II 333МГц перешли на технологию 0, 25 мкм. Это дало возможность уменьшить кристалл, увеличить тактовую частоту и снизить потребляемую мощность. Процессоры с 0,35 мкм работали на напряжении 2,8В, процессоры с 0,25 на напряжении 2,0В.

В процессоре Pentium II реализовано повышающее эффективность средство динамического выполнения. Основные особенности динамического выполнения следующие: множественное предсказание переходов, которое ускоряет выполнение, прогнозируя поток программы через отдельные ветви; анализ потока данных, благодаря которому анализируются и переупорядочиваются команды программы; упреждающее выполнение, которое “предугадывает” изменение счеичика команд и выполняет команды, результаты которых, вероятнее всего скоро понадобятся. Благоддаря широкому использованию этих возможностей эффективность процессоров Pentium II значительно повышается.

Для установки Pentium II в систему существует специальное крепление. Процессор устанавливается в Slot 1 на системной плате так, чтобы быть защищенным от повреждений в результате вибраций и толчков.



без комментариев





Процессор Celeron



            Celeron относится к семейству процессоров Р6 и построен на основе ядра Pentium II , а самые последние версии – на базе ядра Pentium III . Основная область использования процессоров Celeron –недорогие системы класса “до … долларов”. Основные различия  между двумя типами процессоров существуют в объеме кэш-памяти второго уровня.



основные характеристики процессоров:

·        разрядность внутренних регистров – 32;

·        разрядность внешней шины данных – 64;

·        разрядность шины адреса – 36;

·        начиная с процессора Celeron 300 A , устанавливается кэш-память второго уровня объемом 128Кбайт;

·        поддерживает частоты 66 и 100 МГц;

·        начиная с процессора Celeron 533 A и выше поддерживает инструкцию SSE .



            Процессоры выпускались в корпусах SEPP ( Single Edge Processor Package ). Этот корпус устанавливался в разъем Slot 1 и отличался от SEPP отсутствием пластиковой крышки. Затем Intel перешла на корпус  PPGA (Plastic Pin Processor Package). Разъем для такого типа процессора называется PGA -370 или Socket 370 (370 контактов). Затем процессор стал выпускаться в корпусе FCPGA . Для возможности установки их в Slot 1 были выпущены специальные переходники.

            Изначально процессоры были ориентированы на частоту системной шины 66МГц. Это был шаг Intel связанный с тем, чтобы объемы продаж Pentium II не падали. Частота изменилась только с процессора 800МГц, и стала 100МГц.

Существует несколько разновидностей (поколений) процессоров:

-         Модели с частотой 266 и 300 (66) без кэш-памяти второго уровня в корпусах SEPP и PPGA ;

-         Модели с частотой 300 – 533 (66) с кэш-памятью второго уровня 128кб в корпусах SEPP и PPGA ;

-         Модели с частотой 533А – 600 (66) с кэш-памятью второго уровня 128кб в корпусах FCPGA ;

-         Модели с частотой 800 – 1000 (100) с кэш-памятью второго уровня 128кб в корпусах FCPGA .

Процессоры до 533А выпускались по технологии 0,25 мкм, и имели напряжение питания 2В. Начиная с процессора 533А, Intel перешел на технологию 0,18, и напряжение 1,5В.

Выбор материнской платы для процессоров Celeron , нужно проводить очень тщательно.



Процессоры  фирмы AMD



AMD - K 6/ K 6-2/ K 6-3



            Это семейство высокоэффективных процессоров, предназначенных для системных плат с гнездом типа Socket 7. По уровню эффективности он занимает промежуточное место между Pentium и Pentium II .

            В процессорах K 6, K 6-2 и К6-3 используется система команд 3 Dnow . К особенностям этих процессоров нужно отнести:

-         большой объем кэш-памяти – 64Кбайт;

-         тактовую частоту 166-450МГц;

-         частоту системной шины 66 и 100МГц;

-         технологию изготовления 0,25 и 0,35мкм;

-         напряжение питания 2,9, 3,2 и 3,3В.

Для процессоров этого семейства путаница с напряжением питания была особенной, и поэтому при покупке материнской платы, необходимо убедиться, что данный тип процессора поддерживается.



Процессор AMD Athlon



            Процессор Athlon – наиболее удачная разработка AMD , и достойный конкурент семейству процессоров Intel Pentium III / IV .

            Вначале процессор выпускался в корпусе Slot A . Встроенная кэш-память второго уровня объемом 512Кбайт, работала на частоте половины. Двух пятых или трети частоты ядра и располагалась внутри картриджа процессора. В июне 2000 года фирма AMD выпустила обновленную версию Athlon (кодовое название Thunderbird буревестник), в котором кэш-память второго уровня объемом 256Кбайт находится на одном кристалле с ядром процессора и работает на частоте ядра процессора. Эти процессоры производились в новых корпусах PGA – Socket A , который пришел на смену Slot A .

            Разъемы Slot 1 - Slot A , и Socket 370 - Socket A , внешне очень похожи но несовместимы.

            В настоящее время AMD выпускает процессоры Athlon c тактовыми частотами 550 и выше. В них используется шина с частотой 200МГц для подключения к компоненту North Bridge системной платы. Производительность шины достигает 1,6Гбайт/с. AMD решило проблему в передачи данных между процессором и набором микросхем.

В процессорах Athlon устанавливается кэш-память первого уровня объемом 128Кбайт. Процессоры Athlon поддерживают технологию Enhanced 3 Dnow . Поцессоры выпускаются по технологии 0,25 и 0,18мкм.



Процессор AMD Duron



            Этот процессор предназначен для недорогих систем начального уровня. Процессор Duron позиционируется фирмой AMD аналогично семейству Celeron фирмы Intel . Процессор содержит 64Кбайт кэш-памяти второго уровня и выпускается для разъема Socket A .

            При производстве используется технология 0,18мкм, напряжение питания составляет 1,5, 1,7 и 1,75В. Коэффициент умножения лежит в пределах 5,5х – 10х.



Процессор Pentium III



            Этот процессор был анансирован, в феврале 1999 года. Вначале он выпускался в корпусе SECC 2 по технологии 0,25мкм и имел напряжение питания 2В. Затем при переходе на технологию 0,18мкм, тип корпуса изменился на FCPGA , и напряжение питания стало 1,65-1,5В. Между собой различные модели различаются объемом кэш-памяти второго уровня и исполнением корпуса. Это процессор который стал работать на частоте системной шины 133МГц.

Процессор Pentium IV



            Этот процессор, самый современный процессор на данный момент. Последние модели этих процессорв рассчитаны на тактовую частоту ситемной платы – 800МГц. Выпускается по технологии 0,13мкм и имеет напряжение питания 1,2В.



VIA C 3 « Nehemiah »









По маркировке на крышке новое ядро опознать вообще невозможно (суффикс «A» свидетельствует лишь о наличии кэша второго уровня — равно как и у первых только обретших кэш L2 процессоров Celeron)

Для освежения в памяти деталей архитектуры не самых частых гостей наших обзоров — процессоров VIA C3 — предлагаем вам обратить свое внимание на сравнение решений для low-end, где, в частности, был представлен гигагерцовый процессор VIA C3 на ядре Ezra-T.

Впрочем, сегодняшний новичок отличается от предшественника хоть и не сильно, но довольно принципиально: в процессорное ядро, впервые со времен Samuel2/Ezra/Ezra-T, внесены действительно заметные изменения. Основные характеристики представляемого решения следующие:



CPGA или EBGA для Socket 370

Совместимость с материнскими платами соответствующего процессорного разъема

x86-совместимость

Поддержка наборов процессорных инструкций MMX и SSE

64-килобайтные 4-канальные кэши первого уровня (L1) данных и команд

64-килобайтный (эксклюзивный) 16-канальный кэш второго уровня (L2), работающий на полной частоте ядра

Два 8-канальных кэша соответствия адресов (TLB) на 128 записей с кэшами страниц адресов (PDC) на 8 записей

Кэш адресов переходов (Branch Target Address Cache) на 1024 записи

Традиционный для процессоров VIA «уникальный усовершенствованный алгоритм предсказания переходов» :)

17-ступенчатый конвейер

Работающий на полной частоте ядра блок FPU

Поддержка APIC в будущих степпингах ядра

Частота шины: 133 МГц (возможна работа на 100 и 66 МГц)

0,13-микронный тех. процесс с применением медных соединений

Размер ядра: 52 мм² под микроскопом ааа

Частоты (данные на момент анонса): 1,0, 1,06, 1,13, 1,20 ГГц

Напряжение питания: 1,4 В (может быть изменено в будущих моделях) с пониженицем

Предельная температура ядра: 70°C для упаковки CPGA и 85°C для упаковки EBGA

Рассеиваемая мощность: 5,0—5,3 Вт в ждущем режиме, 15,0—18,4 Вт максимум для CPGA (для EBGA выше, так как выше предельная температура ядра, при которой проводятся измерения)



Общие выводы по процессорам



            Для каждого процессора необходим тщательный подбор материнской платы. Фактически необходимо убедится, в том, что не только данное семейство, но и данный  тип и модель процессора поддерживаются материнской платой.
